英國N4L(牛頓) PPA500功率分析儀通用功率測量，PPA500 加入了 Newtons4th 的精密功率分析儀系列，滿足了對低成本高性能功率分析儀的需求。PPA500 系列主要針對需要*測量且無需復雜功能的應用，非常適合教育、生產或測試環境?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PPA500功率分析儀介紹

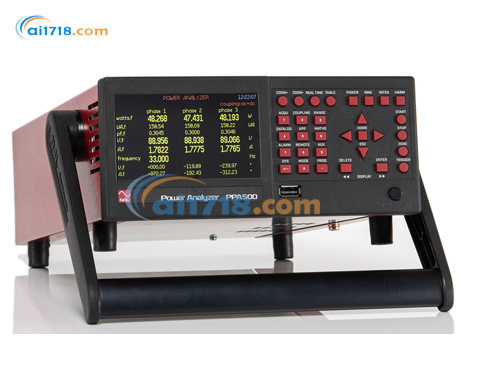

PPA500高性能緊湊型功率分析儀
PPA500 加入了 Newtons4th 的精密功率分析儀系列，滿足了對低成本高性能功率分析儀的需求。PPA500 系列主要針對需要*測量且無需復雜功能的應用，非常適合教育、生產或測試環境。該裝置受益于全彩 TFT 顯示屏，它比固定數字顯示屏提供更大的靈活性，并結合了超越任何同類產品的性能水平、易用性和價值。
PPA500 共享 PPA1500 系列中使用的許多技術，實現了以前只有更昂貴的儀器才能提供的性能水平，同時保持了 PPA 系列聞名的直觀操作和測量演示的清晰度。雖然 PPA500 只有半個機架寬度和 2U 高，但可提供 1、2 或 3 相配置。還可以選擇將設備安裝在 19 英寸機架中，其中兩個設備可以并排放置，以提供 2U 6 相解決方案，請參閱我們的配件頁面了解更多詳細信息。
由于采用創新設計，PPA500 緊湊型功率分析儀能夠以低成本提供高性能。平面分流器（N4L 開發的分流器設計拓?fù)洌┖突?FPGA 的實時無間隙分析技術等功能都有助于 PPA500 的出色產品。PPA500 功率分析儀的低成本為尋求準確、可追溯、可靠功率分析的系統集成商提供了*的機會。
所有 PPA500 裝置均標配有 UKAS ISO17025認證，這是在英國 N4L 我們認可的ISO17025 實驗室中進行的。

ISO17025校準和驗證
N4L 提供的每臺 PPA500 功率分析儀均配有高達 850Hz的 UKAS 認可校準證書以及高達 500kHz 的 UKAS 可追溯校準證書。N4L 開發了許多定制功率校準器，以驗證每個功率分析儀在整個頻率范圍內的精度，這在儀器儀表行業中是罕見的。此外，與牛津大學（英國）合作開發了經UKAS認證的閉環熱量計，驗證了 N4L 定制設計的功率校準裝置的性能，其不確定性水平非常低，為所有 N4L 的寬帶性能提供了*的信心功率分析儀處于市場*地位。

PPA500功率分析儀特點與優勢
0.05%基本精度(可追溯至IS017025)	頻率范圍DC和10mHz至500kHz
高精度內部分流器精度優于任何外部分流器	10毫度相位精度-低功率因數應用所必需的
20 Arms(300 Apk)和1000 Vrms(2500 Vpk)直接輸入	用于待機功率測量的獨特x10增益模式
所有通道高速采樣	真正的實時分析，無測量間隙
1、2或3相版本	高對比度全彩圖形顯示
適用于高電流應用的N4L分流器的簡單BNC連接	RS232、USB、LAN、擴展和輔助端口

PPA500

PPA1500

頻率范圍

Normal

DC*,10mHz～500kHz

Normal

DC*,10mHz～1MHz

x10

DC*,10mHz～100kHz

x10

DC*,10mHz～100kHz

電壓輸入

Internal

Range

Normal

1Vpk～2500Vpk(1000Vrms)in 8 ranges

Normal

1Vpk～2500Vpk(1000Vrms)in 8 ranges

x10

100mVpk～300Vpk(1000Vrms)in 8 ranges

x10

100mVpk～300Vpk(1000Vrms)in 8 ranges

Accuracy

Normal

0.05%Rdg+0.1%Rng+(0.005%×kHz Rdg)+5mV

Normal

0.05%Rdg+0.1%Rng+(0.005%×kHz Rdg)+5mV

x10

0.05%Rdg+0.1%Rng+(0.01%×kHz Rdg)+1mV

x10

0.05%Rdg+0.1%Rng+(0.01%×kHz Rdg)+1mV

External

Range

1mVpk～3Vpk in 8 ranges【BNC connector 3Vpk max input]

1mVpk～3Vpk in 8 ranges【BNC connector 3Vpk max input】

Accuracy

0.05%Rdg+0.1%Rng+(0.005%×kHz Rdg)+5uV

40-850Hz

As per standard spec with Rng error reduced from +0.1%V Rng to 0.05%

電流輸入

Internal

20Arms Current Shunt
4mm safety connectors

Ranges

Normal

100mApk～300Apk(20Arms)in
8 ranges

Ranges

Normal

100mApk～300Apk(20Arms)in 8 ranges

x10

10mApk～ 30Apk in 8 ranges

x10

10mApk～30Apk in 8 ranges

Accuracy

Normal

0.05%Rdg +0.1%Rng +
(0.005%x kHz Rdg)+500uA

Accuracy

Normal

0.05%Rdg+0.1%Rng+(0.005%x kHz Rdg)+
500uA

x10

0.05%Rdg +0.1%Rng +
(0.01%x kHz Rdg)+100uA

x10

0.05%Rdg+0.1%Rng+(0.01%xkHz Rdg)+
100uA

30Arms Current Shunt
4mm safety connectors

Ranges

Normal

300mApk～1000Apk(30Arms)
in 8 ranges

Ranges

Normal

300mApk～1000Apk(30Arms)in 8 ranges

x10

30mApk ～100Apk in 8 ranges

x10

30mApk～100Apk in 8 ranges

Accuracy

Normal

0.05%Rdg+0.1%Rng +
(0.005%xkHz Rdg)+1mA

Accuracy

Normal

0.05%Rdg+0.1%Rng+(0.005%x kHz Rdg)+
1mA

x10

0.05%Rdg+0.1%Rng +
(0.01%x kHz Rdg)+300uA

x10

0.05%Rdg+0.1%Rng+(0.01%xkHz Rdg)+
300uA

外部輸入端

BNC Connector (Max
input 3Vpk)

Ranges

1mVpk～3Vpk in 8 ranges

Ranges

1mVpk～ 3Vpk in 8 ranges

Accuracy

0.05%Rdg+0.1%Rng+(0.005%×kHz
Rdg)+5μV

Accuracy

0.05%Rdg+0.1%Rng+(0.005%×kHz Rdg)+5μV

40-850Hz

As per standard spec with Rng error reduced from +0.1%A Rng to 0.05%

相位精度

Normal

0.01deg+(0.01deg x kHz)

x10

0.01deg+(0.02deg x kHz)

功率精度

Normal

[0.1%+0.1%/pf+(0.01%×kHz)/pf]Rdg+0.1%VA Rng

x10

[0.1%+0.1%/pf+(0.02%×kHz)/pf]Rdg+0.1%VA Rng

40-850Hz

As per standard spec with Rng error reduced from +0.1%VA Rng to 0.05%

在全精度條件下的*小電流測量

PPA5/150020A

1mA

PPA5/150030A

3mA

常規

振幅因數

20(Voltage and Current)

采樣速度

1Ms/s on all channels,No-Gap

IEC 模式

IEC62301/EN50564 Standby Power

應用程序模式

Ballast,Inrush,Standby Power

共模抑制比

250V @50Hz-≥1mA(150dB)

100V @100kHz-≥3mA(130dB)

測量參數

W,VA,Var,pf,V&A-rms,rectified mean,AC,DC,Peak,Surge,Crest Factor,Form Factor,Star to Delta Voltage,+ve Pk,-ve Pk

Frequency(Hz),Phase (deg),Fundamentals,Impedance

Harmonics,THD,TIF,THF,TRD,TDD

Integrated Values,Datalog,Sum and Neutral values

數據記錄-*多4個用戶可選擇的測量功能(60個帶PC軟件）

數據窗口

No-Gap analysis,Minimum window 10ms

記錄

16,000 records

通信端口

RS232

Baud rate up to 38.4kbps,RTS/CTS flow control

LAN

10/100 Base-T Ethernet auto sensing

GPIB

(Option G)IEEE488.2 Compatible -via external communications box

USB

USB 2.0 and 1.1 compatible

Extension

Fitted as Standard

標準配件

Leads

Power,RS232,USB

連接電纜

20A(Std version)or 36A(HC version)1.5m long 4mm stackable terminals
1x red,1x yellow and 2x black per phase

Connection Clips

4mm terminated aligator clips -1x red,1x yellow and 2x black per phase

CD-ROM

CommView2 (RS232/USB/LAN),Command line,Script based communication software(Datalogging software available as free of charge download)

文檔

User manual,Communications manual,Calibration certificate,Quick start guide

機械/環境

輸入阻抗

電壓衰減器和外部輸入端1MΩ || 30pF

顯示

480×272 dot full colour TFT,White LED Backlit

尺寸

92H×215W×312D mm excluding feet

重量

3.3kg(1 Phase),4kg(3 Phase)

安全隔離

1000Vrms or DC(CATII),600Vrms or DC(CATIII)

供電

90～265Vrms,50～60Hz,35VAmax

運行條件

5 to 40°C Ambient Temperature (or air intake temperature when rack mounted),20-90%Relative Humidity Non-Condensing.
Temperature coefficient ±0.02%per °C of reading at 5-18°C and 28-40°C

電壓衰減器過載容量

20ms

2.5kV PK(1.5kV rms)

5sec

2.5kV PK(1.1kV rms)

Continuous

2.5kV PK(1.0kV rms)
